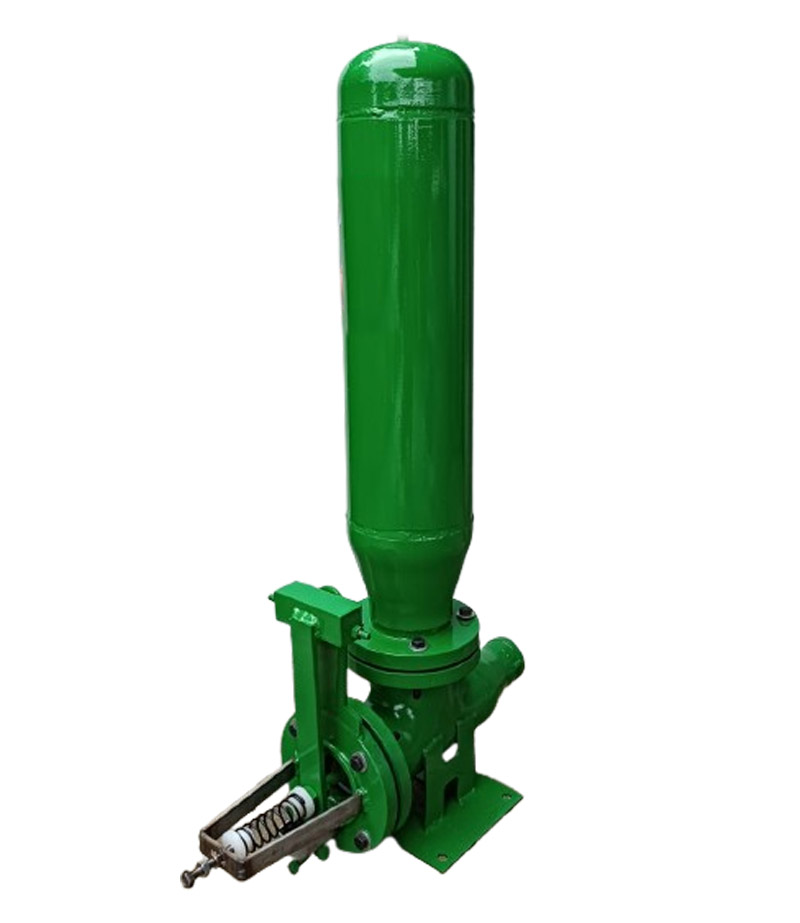

Bomba ariete reforzada 1 1/2"

Material
Tanque (250 – 1000 litros)

Acople para tanque
Neplo Galvanizado
Llave de Paso
Unión universal

Unión de tubería Galvanizada

Tubería de agua (solo Galvanizados)
roscado

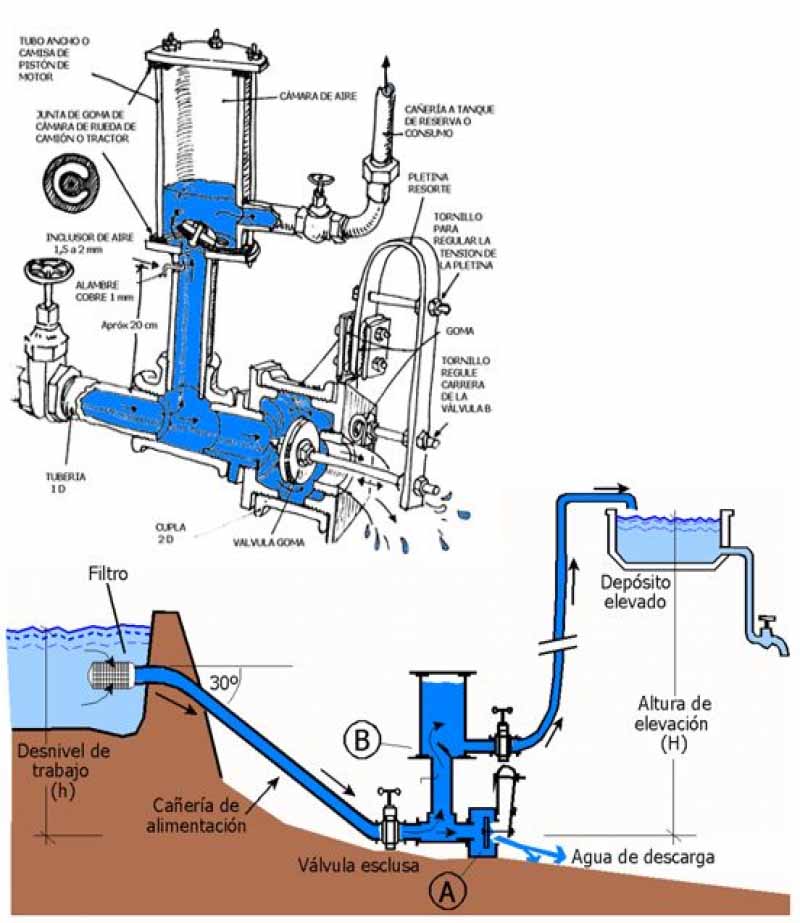

Foto

Tanque de

alimentación

Acople para Tanque
Neplo

Llave de paso
Codo 35°

Unión Universal

Tubería

Galvanizada
Unión Universal
Codo 35°

Bomba

de ariete

Para que una bomba de ariete
funcione correctamente
debemos calcular cuántos
metros hay de altura sobre el
suelo entre el tanque
reservorio y la bomba de
ariete, aplicamos una
conversión de 1:10 (por cada
metro de desnivel entre la
bomba y el tanque de
alimentación eleva 10 metros
de altura sobre el suelo),
entonces al saber la altura
entre el reservorio y el ariete
dividimos para 10 y ese
resultado es la que se le dará al
tanque de alimentación del
ariete, ejemplo: si tenemos que
elevar a 40 metros de altura,
tendremos que poner el
tanque de alimentación a 4 m
sobre el nivel de la bomba de
ariete.

Altura de
bombeo

Altura
de
Trabajo
1
2
3
4
5
6
7

Altura de
Bombeo
10
20
30
40
50
60
70

Altura de
Trabajo
