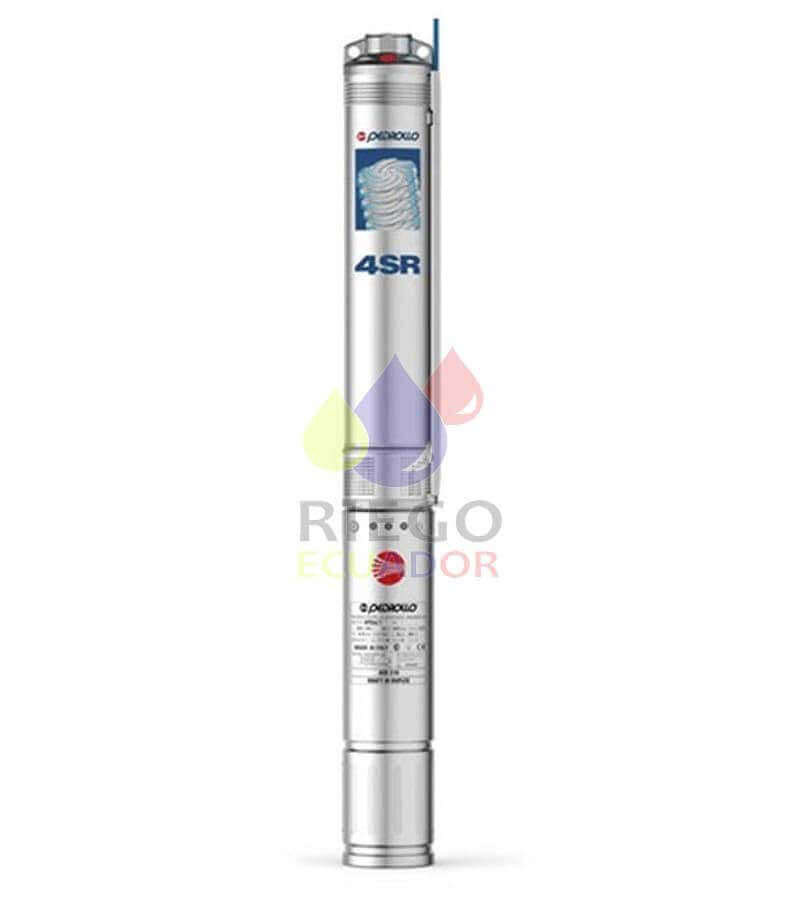

Bomba sumergible 5.5hp 4SR 45G/50 -p/ 70 metros

Bomba sumergible

TIpo: Lapiz

Modelo: 4SR




ABLA TÉCNIC

DESCRIPCIÓN

BOMBA 1 HP PEDROLLO SUMERG. 45R13G/10+MOTOR+CONTROL BOX
BOMBA 2HP PEDROLLO SUMERG.ASR25G/20+MOTOR+CONTROL BOX

DESCRIPCIÓN
BOMBA 11/2HPPEDROLLO SUMERGASREZG/5 MOTORACONTROL BOW
BOMBA 2H? PEDROLLO SUMERGASRASG/Z0+MOTORECONTROL BOX

BOMBA 3 HP PEDROLLO SUMERG. 45R33G/30+MOTOR+CONTROL BOX
BOMBA 5.5HP ASROl ONTROL BOX

Q (mah)
Qul/min)

Q(m3/h)
Q (Umin)





H (m)









120



14.4


4SR
222 | CATALOGO GENERAL 60 Hz
Electrobombas sumergidas de 4”
CAMPO DE PRESTACIONES
•• Caudal hasta 400 l/min (24 m³/h)
•• Altura manométrica hasta 425 m
LIMITES DE UTILIZO
•• Temperatura máxima del fluido hasta +35 °C
•• Contenido de arena máximo 150 g/m³
•• Profundidad de utilizo hasta 100 m bajo el nivel del agua con
cable de alimentación de longitud adecuada
•• Funcionamiento:
– en vertical
– en horizontal con los siguientes límites:
4SR7G - 4SR10G - 4SR13G - 4SR25G 18 etapas
4SR33G - 4SR45G - 4SR60G - 4SR75G - 4SR90G 11 etapas
•• Arranques/hora: 20 a intervalos regulares
•• Flujo de enfriamiento motor mínimo 8 cm/s
•• Funcionamiento continuo S1
EJECUCION Y NORMAS DE SEGURIDAD
MOTOR ELECTRICO
– Monofásica 220 V - 60 Hz
– Trifásica 380 V - 60 Hz
Cable de alimentación de:
– 3 m para potencias de 0.37 a 3 kW
– 4 m para potencias de 4 a 7.5 kW
EN 60335-1
IEC 60335-1
CEI 61-150
EN 60034-1
IEC 60034-1
CEI 2-3
CERTIFICACIONES
Empresa con sistema de gestión
certificado DNV
ISO 9001: CALIDAD
ISO 14001: AMBIENTE
UTILIZOS E INSTALACIONES
Se aconsejan para bombear agua limpia con contenido de arena
no superior a 150 g/m³. Debido al alto rendimiento y fiabilidad,
son aptas para usos en el campo doméstico, civil e industrial, para
la distribución del agua en acoplamiento con autoclaves, riegos,
instalaciones de lavado, aumento de presión para instalaciones antiincendio,
etc.
PATENTES - MARCAS - MODELOS
•• Patente n° EP2419642
EJECUCION BAJO PEDIDO
•• Cuerpo bomba con bocas roscadas ISO 228/1
•• Otros voltajes
•• Kit camisa de enfriamiento completo con filtro y soportes
GARANTIA
2 años según nuestras condiciones generales de venta
Utilizo industrial
Utilizo civil
Utilizo doméstico
Agua limpia
(Contenido de arena
máximo 150 g/m³)
(4SR-HYD)
1.3 2.6 13 26 132
1 5
1
10
20
30
40
50
100
200
300
400
500
600
700
10 20 30 50 100 200 300 500
US g.p.m.
Imp g.p.m.
feet
1640
328
164
33
16
3
l/min
0.3 0.6 1.2 1.8 3 6 12 18 30 m³/h
1.1 2.2 11 22 110
4SR7G
4SR10G
4SR13G
4SR25G
4SR33G
4SR45G
4SR60G
4SR75G
4SR90G
55
CATALOGO GENERAL 60 Hz | 223
Caudal Q 4
Altura m
