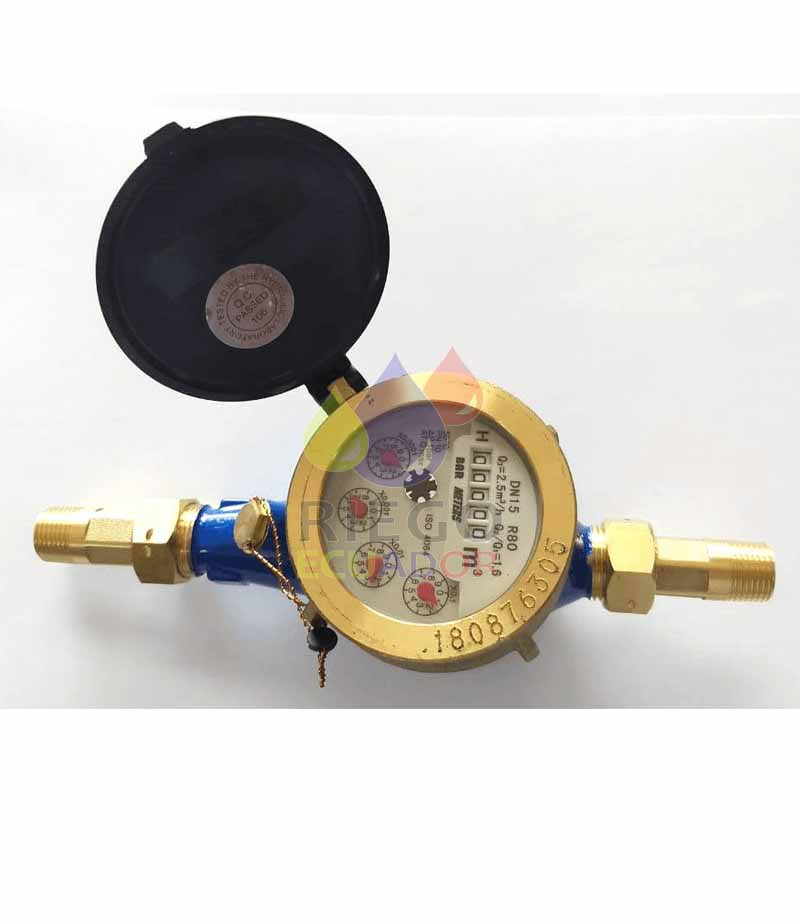

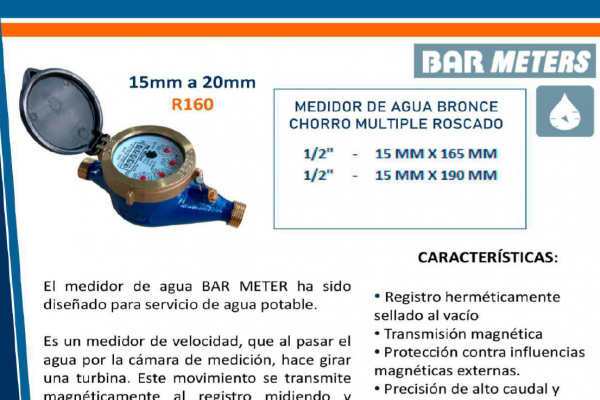

Medidor de agua 1/2"

Medidor de agua

Marca: Bar Meter

Tipo: Chorro Multiple

Tamaños disponibles: 1/2", 3/4", 1"

.1a·.
VALVULASl~mAn DE CONTROL ~
Medidor de Chorro Múltiple
1
15-50 mm
Medidores de Agua Chorro Múltiple
♦ El medidor de agua Barmeter MT-KD ha sido
diseñado para servicio de agua potable
♦ El MT-KD es un medidor de velocidad, que al
pasar el agua por la cámara de medición hace
girar una turbina, este movimiento se transmite
magnéticamente al registro que convierte este
movimiento en la cantidad de agua que pasó por
el medidor, registrándola.
♦ La entrada del agua a la cámara de medición se
realiza por varias entradas que producen el efecto
de "chorro múltiple"
♦ Su sólido y robusto diseño le permiten operar en
los sistemas más adversos
♦ El medidor Barmeter MT-KD asegura alta
presición y sensibilidad a lo largo de su vida útil
Características
• Registro sellado herméticamente
• Accionamiento magnético
• Protección contra influencias magnéticas externas
• Características constantes de curva de flujo y
exactitud
• Filtro de entrada
• Detector de fugas
• Calibración externa
• Mínima fricción sobre los rodamientos de la turbina
• Vidrio de alta resistencia a las rayaduras
• Opción - Válvula interna antiretorno
Cumple con Norma
Cumple o excede la Norma ISO 4064 para clase B.
-•·
VALVULASl~mAn
DE CDNTRDL ~
Medidor de Chorro Múltiple
Dimensiones y Pesos
L
Roscado
mm 15
Dimensión nominal DN 0 pulgadas 1/2"
Rosca del cuerpo (pulgada) D 3/4''
Rosca de conectores (pulgada) d ½"
Longitud (mm)
L 259/284
L1 165/190
Ancho (mm) An 98
Altura (mm) A 200
Altura (mm) A1 115
Peso sin conectores (kg) 1.4/1.5
Peso con conectores (kg) 1.6/1.7
Curva de Pérdida de Presión
10
8
6
5
4
~ 3
cci o 2 g
e 'º 1 "ifl 0.8
0::: 0.6
ID 0.5
u 0.4
Cll
U 0.3
~
;f 0.2
0.1
i
J
I
V
.: / 1~..
I I
I I , I
// I
/ / I
I /
I 1¡ J
,: .
,I I I J , ,
111 I .,
' ' //
I , I // I'¡ /
'
J ,
/¡
/)
I V
0.4 0.6 0.81 2 3 4 5 6 78 10 20 30 40
Caudal - m3/h
Condiciones de Operación
• Temperatura Max. 50ºC
• Presión Max.: PN-1 O
<(
Bridado
20 25 32 40
3/4" 1" 11/4" 11/2"
1" 11/4'' 11/2'' 2"
¾" 1" 11/4" 11/2''
284/322 306/376/389 376 435
190/228 190/260/273 260 300
98 103 103 126
200 200 225 260
115 115 128 136
1.5/1.7 1.8/2.8/2.8 2.8 4.5
1.8/2.0 2.4/3.4/3.4 3.6 5.5
,-,
''''
''
'' '' ''
'' ''
''
''
:' ''
50
2"
21/4''
2"
504
350
130
290
161
6.5
8.3
Datos Metrológicos
Dimensión nominal mm 15 20 25
DN0 pulg. 1/2'' 3/4" 1"
Qn - Caudal de Transición m3/h 1.5 2.5 3.5
Qmax - Caudal máximo m3/h 3 5 7
Qt - Caudal de Transición m3/h 0.12 0.20 0.28
Qmin - Caudal mínimo 1/h 30 50 70
Curva
