Sensor de lluvia Ajustable

Sensor de lluvia ajustable

Ideal para ahorrar encendidos del sistema de riego

Regulaciones: 3mm / 6mm / 12mm / 18mm

Contacto: NC (Normalmente Cerrado)

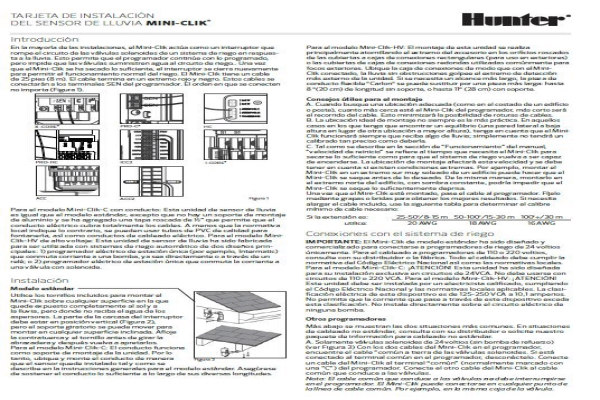

TARJETA DE INSTALACIÓN
DEL SENSOR DE LLUVIA MINI-CLIK®
Introducción
En la mayoría de las instalaciones, el Mini-Clik actúa como un interruptor que
rompe el circuito de las válvulas solenoides de un sistema de riego en respuesta
a la lluvia. Esto permite que el programador continúe con lo programado,
pero impide que las válvulas suministren agua al circuito de riego.. Una vez
que el Mini-Clik se ha secado lo suficiente, el interruptor se cierra nuevamente
para permitir el funcionamiento normal del riego. El Mini-Clik tiene un cable
de 25 pies (8 m). El cable termina en un extremo rojo y negro. Estos cables se
conectarán a los terminales SEN del programador. El orden en que se conecten
no importa (Figura 1).
Para el modelo Mini-Clik-C con conducto: Esta unidad de sensor de lluvia
es igual que el modelo estándar, excepto que no hay un soporte de montaje
de aluminio y se ha agregado una tapa roscada de 1/ 2” que permite que el
conducto eléctrico cubra totalmente los cables. A menos que la normativa
local indique lo contrario, se pueden usar tubos de PVC de calidad para
fontanería, así como conductos de cableado eléctrico. Para el modelo Mini-
Clik-HV de alto voltaje: Esta unidad de sensor de lluvia ha sido fabricada
para ser utilizada con sistemas de riego automático de dos diseños principales:
1) programador eléctrico de estación única (por ejemplo, Intermatic)
que conmuta corriente a una bomba, ya sea directamente o a través de un
relé; o 2) programador eléctrico de estación única que conmuta la corriente a
una válvula con solenoide.
Instalación
Modelo estándar

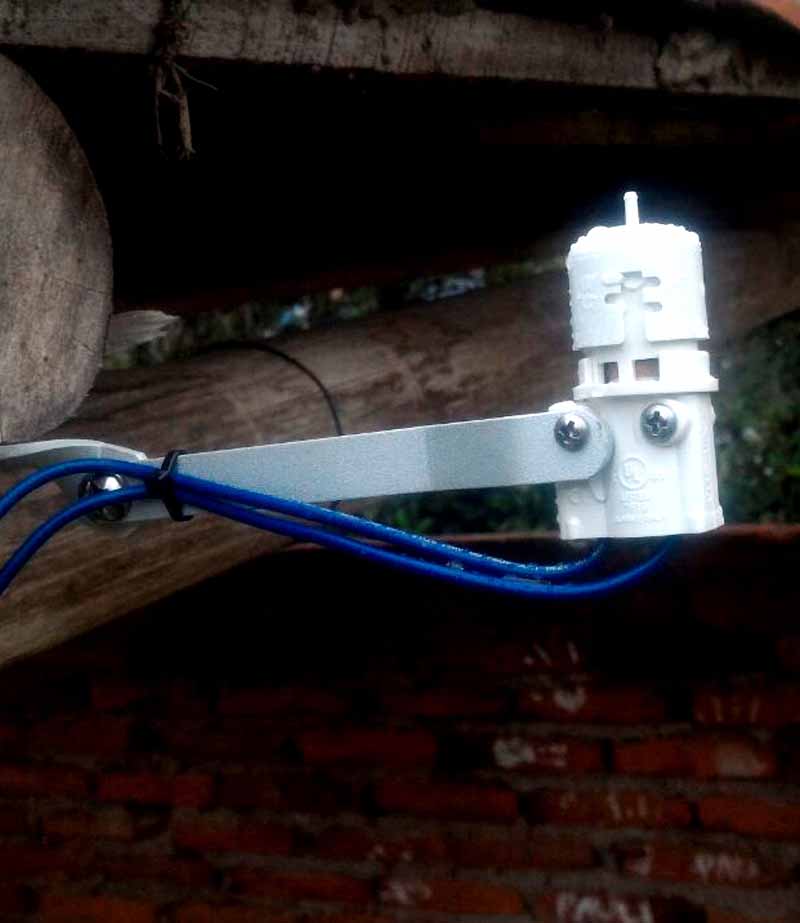

Utilice los tornillos incluidos para montar el
Mini-Clik sobre cualquier superficie en la que
quede expuesto completamente al sol y a
la lluvia, pero donde no reciba el agua de los
aspersores. La parte de la carcasa del interruptor
debe estar en posición vertical (Figura 2),
pero el soporte giratorio se puede mover para
montar en cualquier superficie inclinada. Afloje
la contratuerca y el tornillo antes de girar la
abrazadera y después vuelva a apretarlos.
Para el modelo Mini-Clik-C: El conducto funciona
como soporte de montaje de la unidad. Por lo
tanto, ubique y monte el conducto de manera
que el sensor quede instalado tal y como se
describe en la instrucciones generales para el modelo estándar. Asegúrese
de sostener el conducto lo suficiente a lo largo de sus diversas longitudes.
Para el modelo Mini-Clik-HV: El montaje de esta unidad se realiza
principalmente atornillando el extremo del accesorio en los orificios roscados
de las cubiertas a cajas de conexiones rectangulares (para uso en exteriores)
o las cubiertas de cajas de conexiones redondas utilizadas comúnmente
