Filtro anillos MED 2" Oblicuo - FLG

Filtro anillos Mediano

Disponible Oblicuo / Recto

Anillos 120 MESH

Modelos FLG / TGF

FGG - FLG
FGH - FLH
TECHNICAL CHARACTERISTICS
Polypropylene filter reinforced with fiber glass
Clos ing s y s tems : s tainles s s teel c lamp or pol yamide nut
Max . pres sure: 8 bar at 20°C
Nominal f low rate: 25 m3/ h
Fi l ter ing car t r idge: s tainles s s teel mesh (820 cm2)
pol yes ter mesh (1000 cm2)
Disks (916 cm2)
Car t r idge diameter : 136 mm
Car t r idge length: 256 mm
Avai lable connec t ions 2” (BSP-NPT)
TECHNICAL CHARACTERISTICS
Polypropylene filter reinforced with fiber glass
Clos ing s y s tems : stainless steel c lamp or pol yamide nut
Max . pres sure: 8 bar at 20°C
Nominal f low rate: 2” 25 m3/h - 3” 50 m3/ h
Fi l ter ing car t r idge: s tainles s s teel mesh (1270 cm2)
pol yes ter mesh (1900 cm2)
Di sks (1402 cm2)
Car t r idge diameter 136 mm
Car t r idge length 446 mm
Avai lable connec t ions 2” - 3” (BSP-NPT)
FGG FLG
FGH FLH
10 15 20 25 30 35 40 45 50
0
0,1
0,2
0,4
0,5
0,3
10 20 30 40 50 60 70 80 90
2"
3"
0
0,1
0,2
0,4
0,5
0,3
Diagrams obtained during lab tests at room temperature, with fresh water and free
discharge, on a 120 mesh filter.
Diagrams obtained during lab tests at room temperature, with fresh water and free
discharge, on a 120 mesh filter.
Flow rate [m3/h]
Pressure drop [bar]
Flow rate [m3/h]
Pressure drop [bar]

O ao

MESH FILTRO FILTRADO EN mm
8 MESH 3" METÁLICO 3mm
20 MESH MALLA 1.25 mm
50 MESH MALLA 0.50 mm
120 MESH ANILLOS ROJOS 0.25 mm

MESH = 4t DE AGUJEROS POR PULGADA LINEAL


TABLA TÉCNICA DE FILTROS



pea pa NN
FLD 3/4* 2.5 m3/h 2 mca
FLE 11/4* 5 m3/h 1.5 mca
11/2* 8m3/h 1.5 mca

rd 2" PEQUEÑO ANILLOS 10 m3/h 1.5 mca
2" PEQUEÑO MALLA 20 MESH 10 m3/h 1.5 mca

2" PEQUEÑO MALLA 50 MESH 10 m3/h 1.5 mca

FLG 2" MEDIO OBLICUO 20 m3/h Tmca
FLH 3" GRANDE OBLICUO 30 m3/h Tmca

NOTA: Presión máxima 8 bar (120 psi)


Oswaldo Guayasamín S4-333 y El Gavilán, Barrio San Carlos, Yaruquí, Quito
Telf: 099 441 4588 / 098 716 4387, 099 850 8501
E-mail: [email protected]
www.riegoecuador.com

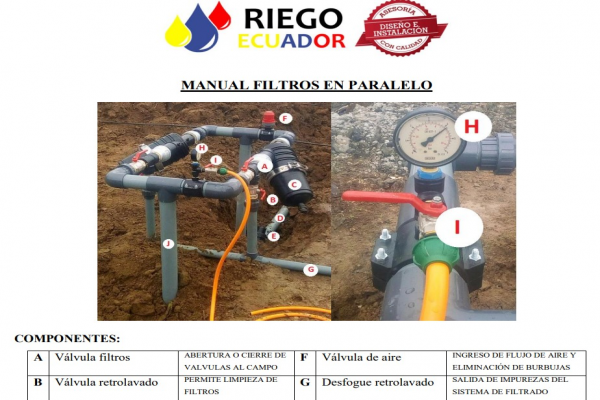

MANUAL FILTROS EN PARALELO
COMPONENTES:
A
Válvula filtros
ABERTURA O CIERRE DE VALVULAS AL CAMPO
F
Válvula de aire
INGRESO DE FLUJO DE AIRE Y ELIMINACIÓN DE BURBUJAS
B
Válvula retrolavado
PERMITE LIMPIEZA DE FILTROS
G
Desfogue retrolavado
SALIDA DE IMPUREZAS DEL SISTEMA DE FILTRADO
C
Filtro de anillos
RETIENE IMPUREZAS EN EL SISTEMA DE RIEGO
H
Manómetro
MEDICION DE PRESIÓN EN EL SISTEMA DE FILTRADO
D
Descarga al campo
AGUA FILTRADA HACIA EL CULTIVO
I
Toma de agua
PARA LAVADO MANUAL DE FILTROS O
