Valvula antigoteo Conica Hembra / Macho

Valvula antigoteo

Ideal para evitar pequeñas gotas residuales

Ideal para nebulizador Rondo Mist

El nebulizador Rondo, es ideal la propagación de plantas y
germinación de semillas, control de clima y la humedad relativa
en invernaderos.
El tamaño promedio de gota en el nebulizador Rondo es de
150 μm, es adecuado para su uso en posición vertical e
invertida.
El nebulizador Tornado, cubre 360º con un tamaño promedio
de gota de 140 μm. Además, el nebulizador Tornado posee
mecanismo vortex que reduce las obstrucciones.
Con los nebulizadores Rondo o Tornado,ya no debe
preocuparse por sus necesidades en nebulización.
Rondo y Tornado
Nebulizadores
07-10-ISO-DS-RDTM-SPA-EU-15-6151 www.JohnDeereWater.com
Nebulizador Rondo:
Caudales a 3,0 bar: 47, 61 L/h
Rango de presión de operación:
2,5 - 4,0 bar
Boquilla cónica hembra Ultra se conecta
con válvula antigoteo macho.
Tamaño promedio de la gota: 150 μm
Para una presión de trabajo superior a
3,5 bar, use la válvula antigoteo H (alta
presión)
Nebulizador Tornado:
Caudales a 3,0 bar: 23, 28, 40, 50 L/h
Rango de presión de operación:
2,5 - 3,5 bar
Tamaño promedio de la gota: 140 μm
El mecanismo interno vortex minimiza
las obturaciones
Aplicaciones:

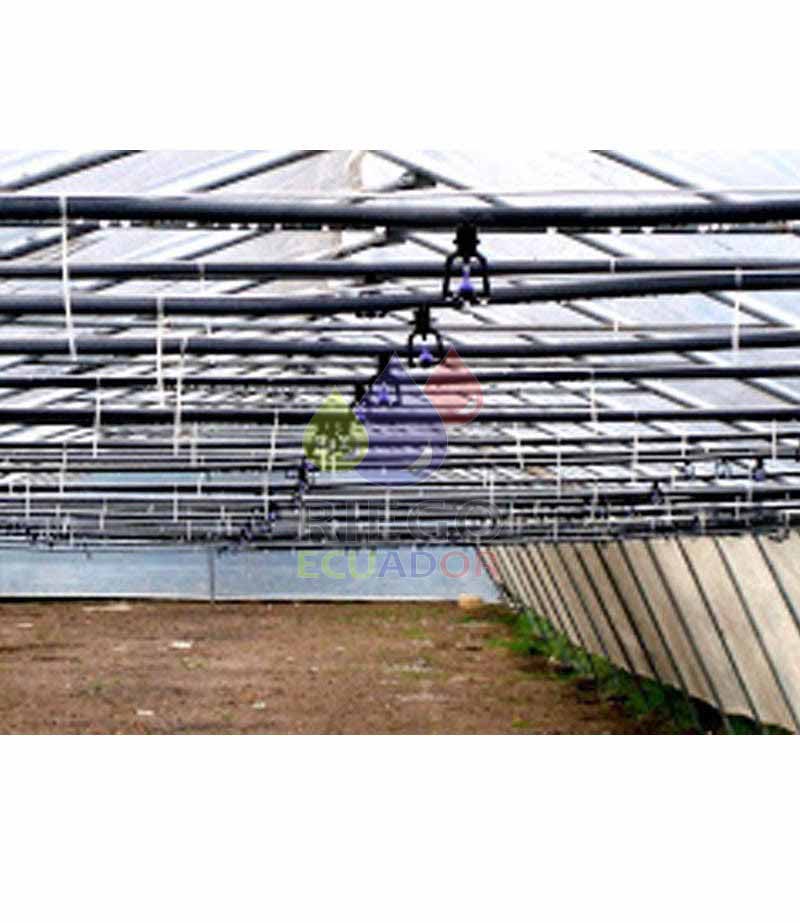

Instalación en Riego Invertido
- para germinación de semillas y
propagación de plantas.
- para control climático en invernaderos.
Instalación posición Vertical, opción
disponible para el nebulizador Tornado,
para jardines.
Especifi caciones
Tamaño de
la Boquilla
Diámetro No.Máximo recomendado de emisores en
lateral de riego.
Tamaño Caudal* D. E./D. I. Espaciamiento entre Nebulizadores (m)
(mm) (L/h) (mm) 0,7 0,9 1,0 1,2 50 60
Negro 0,9
23 16,0/13,2 43 41 40 38 36 36
23 17,8/15,2 58 52 52 50 48 47
23 20,0/17,0 73 68 66 63 60 58
Azul 1,3
28 16,0/13,2 39 37 36 35 33 33
28 17,8/15,2 52 50 49 46 44 43
28 20,0/17,0 67 63 61 57 52 52
Verde 1,7
40 16,0/13,2 31 29 29 27 26 26
40 17,8/15,2 42 39 38 36 35 34
40 20,0/17,0 52 50 48 45 43 42
Rojo 2,0
50 16,0/13,2 26 25 24 23 22 22
50 17,8/15,2 36 34 33 31 30 29
50 20,0/17,0 46 42 41 39 37 36
Datos de Rendimiento del Nebulizador Tornado
* A 3,0 bar, en posición invertida, 70 cm altura
Datos de Rendimiento del Nebulizador Rondo
Tamaño de
la Boquilla
Diámetro
de
Diámetro Cantidad Máxima de Emisores sobre los
Laterales de Riego
Tamaño Caudal* humectación D. E./D. I. Espaciamiento entre Nebulizadores (m)
(mm) (L/h) (m)* (mm) 0,7 0,9 1,0 1,2 50 60
Negro 0,85
47 2,0 16,0/13,2 30 28 28 26 25 25
47 2,0 17,8/15,2 41 38 37 3 34 33
47 2,0 20,0/17,0 51 48 47 44 42 41
Azul 1,0
61 2,0 16,0/13,2 24 22 22 21 20 20
61 2,0 17,8/15,2 32 30 29 28 27 26
61 2,0 20,0/17,0 41 38 37 35 33 32
* A 3,0 bar, en posición
