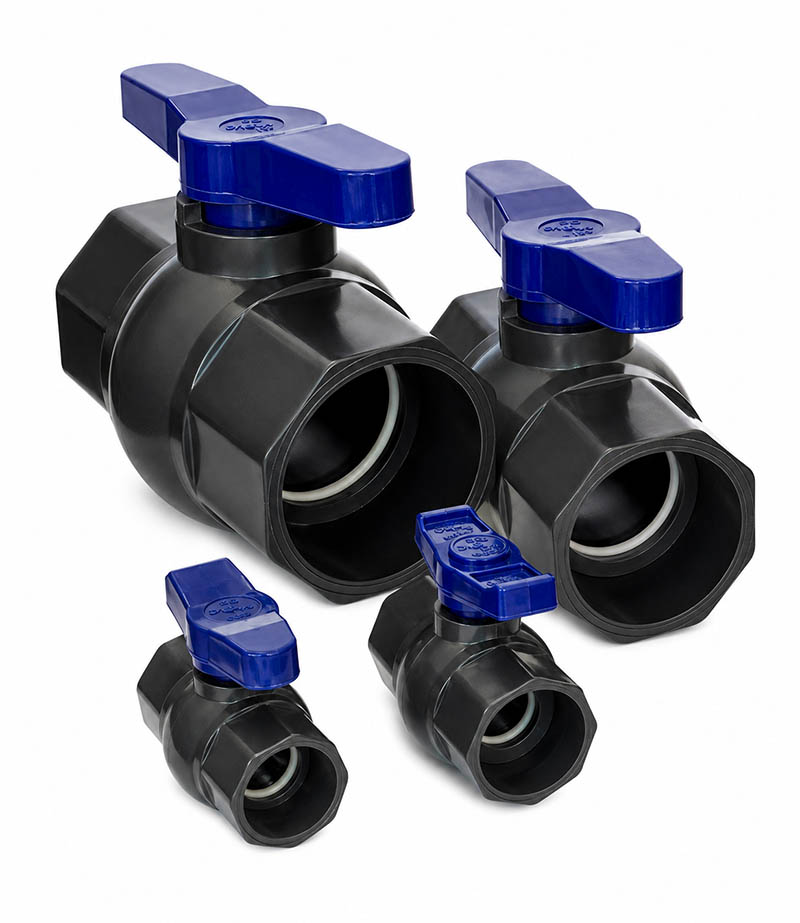

Valvula de piston Plasson 3/4"

Valvula tipo pistón

Marca: Plasson

Modelo disponibles: 3/4" y 1"

FICHA TÉCNICA
03405077 - VÁLVULA DE LÍNEA ROSCA HEMBRA 3/4'' X 3/4'' Fecha emisión: 07/03/2022
DIMENSIONES
Código Producto Rp
(inch)
H
(mm)
I2
(mm)
A
(mm)
Ud.
[bolsa]
Ud.
[pequeña]
Ud.
[caja]
Peso
[g]
03405077 3/4" 78 18 95 5 5 140 115
MATERIAL
Cuerpo Polipropileno, block copolímero de alta calidad
Junta Tórica NBR
Material Junta Elastómera NBR
Maneta Polipropileno, block copolímero de alta calidad
Roscas Polipropileno, block copolímero de alta calidad
CARACTERÍSTICAS
Temperatura de trabajo
Los accesorios y las válvulas no son recomendados para usar con agua caliente, aunque soportan las mismas temperaturas que las propias tuberías
de polietileno.
Sin embargo, pueden resistir temperaturas inferiores a los cero grados centígrados.
Resistencia de las sustancias químicas
Los accesorios Plasson están provistos, como estándar, con casquillos de apriete de resina acetálica y juntas tóricas de NBR, recomendados para
usar con agua potable. Para las aplicaciones de productos químicos agresivos se ofrecen casquillos de apriete de CPVC y juntas tóricas de EPDM o
FPM, que resisten mejor a las sustancias químicas.
Presiones de funcionamiento y certificados calidad
Todos los accesorios de Plasson se someten a pruebas de aprobación, de conformidad con las normativas ISO 17885 - Agua (sustituye a la ISO
14236) y AS/NZ 4129. Para ver una clasificación detallada de las presiones, consulte la página 73.
Roscas
Todas las roscas responden a las normas ISO- 7/1, BS 21, DIN 2999, NEN 3258, AS 1722
Part 1 - 1975
.
Todas las roscas hembra menores a 3” son paralelas.
El resto de roscas macho y hembra son cónicas.
Bridas
Las dimensiones de las bridas responden a las normas ISO 7005-1 (TABLE 11),
BS 4504:1989 (TABLE 11), DIN 2501 (PN 16 TABLE), AS/NZS 4331.
Con todas las portabridas debe utilizarse una brida de metal.
Powered by TCPDF (www.tcpdf.org)
Calle Solsonès s/n Nave 4-5, Polígono Industrial Can Prunera, 08759 - Vallirana – Barcelona
Tel: (034) 93 680 27 78 • Fax: (034) 93 680 28 52 • [email protected]
1

FICHA TÉCNICA
03405110 - VÁLVULA DE LÍNEA ROSCA HEMBRA 1'' X 1'' Fecha emisión: 07/03/2022
DIMENSIONES
Código Producto Rp
(inch)
H
(mm)
I2
(mm)
A
(mm)
Ud.
[bolsa]
Ud.
[pequeña]
Ud.
[caja]
Peso
[g]
03405110 1" 82 20 95 5 5 120 129
MATERIAL
Cuerpo Polipropileno, block copolímero de alta calidad
Junta Tórica NBR
Material Junta Elastómera NBR
Maneta Polipropileno, block copolímero de alta calidad
Roscas Polipropileno, block copolímero de alta calidad
CARACTERÍSTICAS
Temperatura de trabajo
Los accesorios y las válvulas no son recomendados para usar con a
