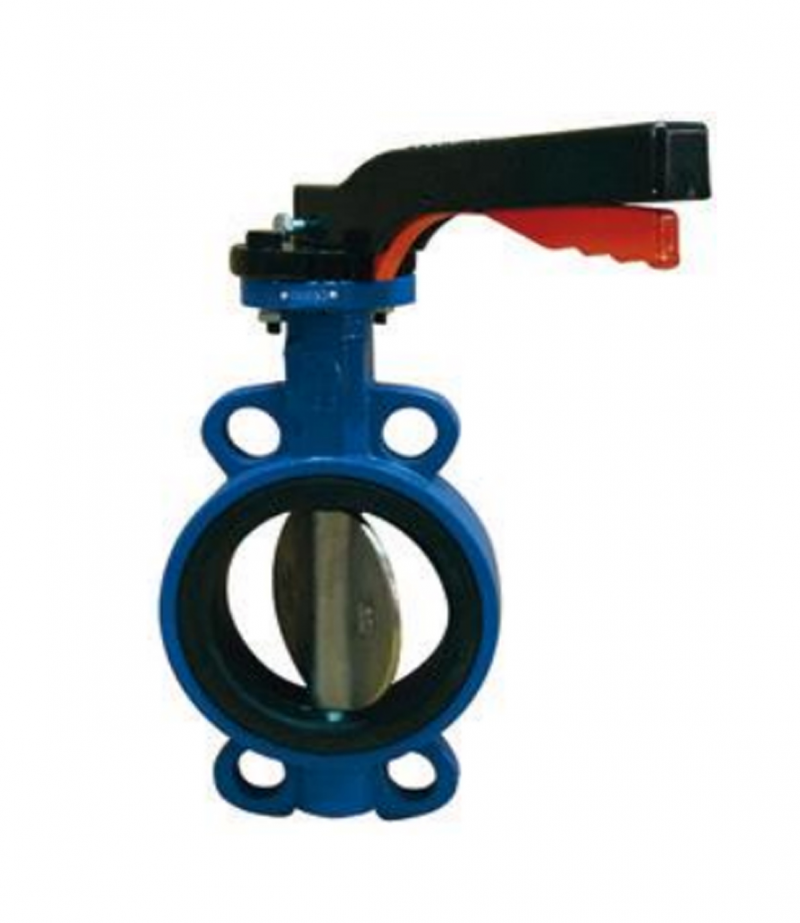

Valvula mariposa palanca Americana 3"

Valvulas metalicas mariposa

Tipo: Palanca

Marca: Irritec / Miller / Eirene

Con opción de volverse de engranaje (volante), con el cambio de mecanismo hasta 8"

• Para uso domiciliario e infraestructura
• Tipo de cierre: Palanca/Volante
• Cuerpo: Hierro Dúctil
• Sello: EPDM
• Disco: Inoxidable

Válvulas Mariposa
Fig. BFW 125 (2 a 12”)
· Válvula Mariposa
· Tipo Waffer
· Línea Azul
C
10
9
8
7
6
5
4
3
2
1
BRIDA SUPERIOR
HXH
K
n-ø
D1
n-ø1
A
B
DIMENSIONES
Tam. A B C D Ø2 SO521 K E n-Ø
D1 n-Ø1 D1 n-Ø1
150 lbs PN10/16 HXH
2” 140 80 43 52.9 12.6 F07 90 70 4-10 120.7 4-19 125 4-19 11X11
2½” 150 89 46 64.5 12.6 F07 90 70 4-10 139.7 4-19 145 4-19 11X11
3” 158 95 46 78.8 12.6 F07 90 70 4-10 152.4 4-19 160 8-19 11X11
4” 176 114 52 104 15.77 F07 90 70 4-10 190.5 8-19 180 8-19 11X11
5” 190 127 56 123.3 18.92 F07 90 70 4-10 215.9 8-22 210 8-19 14X14
6” 212 139 56 155.6 18.92 F07 90 70 4-10 241.3 8-22 240 8-23 14X14
8” 235 174 60 202.5 22.10 F10 125 102 4-12 298.5 8.22 295 8/12-23 17X17
10” 263 203 68 250.5 18.45 F10 125 102 4-12 362 12.26 350/355 12-23/28 22X22
12” 305 242 78 301.6 31.60 F10 125 102 4-12 431.8 12.26 400*410 12-23/28 22X22
ESPECIFICACIONES
Presión de prueba
CWP 10 MPa Carcasa Sello
Hidrostática 15 Bar
Aire 6 Bar
Estándar
Código de diseño API 609
Inspección y prueba API 598
Termina estándar ASME B16.5 150 lbs/1092-2 PN10/16
Cara a cara API 609
MATERIALES
No. Parte Material Cant.
1 Cuerpo CI/DI 1
2 Casquillo largo FRP 2
3 Forro (sello) EPDM/NBR 1
4 Flecha SS410/SS416/SS431 1
5 Disco DI/AL-bronce/CF8/CF8M 1
6 Perno SS410/SS304/SS316 2 7 Casquillo corto FRP 2
8 Empaque O EPDM/NBR 1
9 Indicador Acero al carbón 1
10 Palanca Hierro maleable 1
D
ø2
E
45º
Válvulas Mariposa
Fig. BFW 125 (14 a 24”)
· Válvula Mariposa
· Tipo Waffer
· Línea Azul
11
C
MATERIALES
No. Parte Material Cant.
1 Cubierta de extremo DI 1
2 Cuerpo DI 1
3 Flecha SS410 1
4 Disco D1/Acero Inoxida 1
5 Perno cónico SS304 2
6 Cubierta (asiento) EPDM/NBR 1
7 Casquillo largo Bronce Luberizado 3
8 Empaque O EPDM/NBR 1
9 Casquillo corto Bronce Luberizado 2
10 Engrane gusano DI 1
11 Volante CI 1
DIMENSIONES
Tam. A B C ISO5211 D2 D3 n-Ø1 D1 n-Ø &° HxH
14” 368 267 78 F10 125 102 4-12 476.3 12-29 30 22x22
16” 400 309 102 F14 175 140 4-18 539.8 16-29 22.5 27x27
18” 422 340 114 F14 175 140 4-18 577.9 16-32 22.5 27x27
20” 440 362 127 F14 175 140 4-18 635 20-32 18 36x36
24” 525 452 154 F16 210 165 4-22 749.3 20-35 18 36x36
ESPECIFICACIONES
Presión De Prueba
CWP 200PSI Carcasa Sello
Hidrostático 350 PSI
Aire 85 PSI
Estándar
Código de diseño API609
Inspección y prueba API 598
Estándar final ASME B 16.5 150LB
Cara a ca
