Valvula metalica extremos bridados 3"

VALVULA COMPUERTA HD 90MM (3") E/B Adicionar a Favoritos
Eirene
Codigo: 00002783

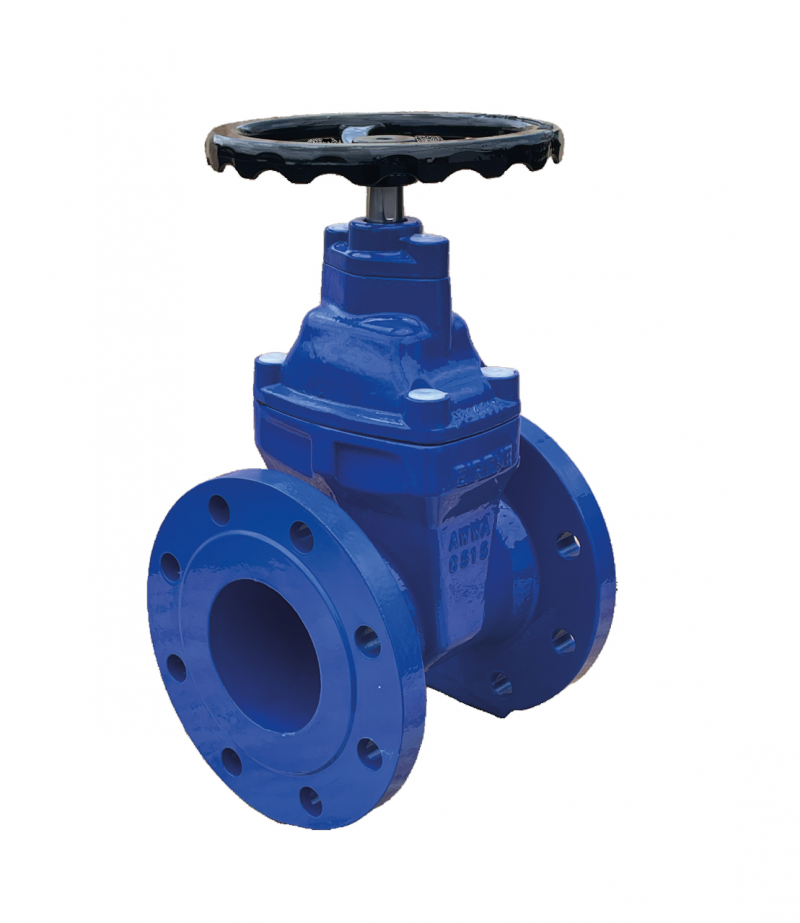

Valvula de compuerta metalica con extremos bridados de 3"

Precio anterior $ 280.29 Precio actual $ 230.51 + 0% IVA

Variantes de este producto:

VÁLVULA MARIPOSA DOBLE BRIDA TIPO WAFER CON VOLANTE │

  • Para uso domiciliario e infraestructura
  • Tipo de Cierre: Volante
  • Presión de Trabajo PN25
  • Sello: EPDM


Nuevo Comentario

Entra para poder comentar

Ficha valvula metalica extremos bridados Eirene

Descargar

VÁLVULA MARIPOSA DOBLE BRIDA TIPO WAFER CON VOLANTE │

  • Para uso domiciliario e infraestructura
  • Tipo de Cierre: Volante
  • Presión de Trabajo PN25
  • Sello: EPDM
Válvula Compuerta Ext/Brida
Válvula Compuerta
Ext/Brida
OUTLINE
ANSI
L D K n-d B øM H/H1 F/F1
50 178 152 120,5 4-ø19 19,1 ø200 215/230 14 9
65 190 178 139,5 4-ø19 22,4 ø200 250/265 14 10
80 203 191 152,5 4-ø19 24 ø254 275/290 17 12
100 229 229 190,5 8-ø19 24 ø254 320/335 19 12
125 254 254 216 8-ø22 24 ø315 355/370 19 14,5
150 267 279 241,5 8-ø22 25,4 ø315 398/415 19 17
200 292 343 298,5 8-ø22 28,4 ø315 495/510 24 18,5
250 330 406 362 12-ø25 30 ø406 590/605 27 23
300 356 483 432 12-ø25 31,8 ø406 670/685 27 27
DN
END FLANGE
ANSI OUTLINE mm Swich ring
number
NO NAME MATERIAL STANDARD
1 Body GGG50 ASTM A536
2 Disk EPDM+GGG50 ASTM A536
3 Bonnet Gasket NBR ISO 4633
4 Stem SS420 ASTM A959
5 Bonnet GGG50 ASTM A536
6 Gland GGG50 ASTM A536
7 Handwheel/Driv ing cap GGG50 ASTM A537
8 Bolts A2-70 ASTM A959
9 Washers A2-70 ASTM A959
10 Dustring NBR ISO 4633
11 O Ring NBR ISO 4633
12 O Ring NBR ISO 4633
13 O Ring NBR ISO 4633
14 O Ring NBR ISO 4633
DN
NORMAS
PN
Strenght 500 psi
Seal up 250 psi
Medium
Drive form
Clear, air
Handwheel / Cap
AWWA C515 / ISO 7259
Test Pressure
DN50-300
16
Especificaciones técnicas
