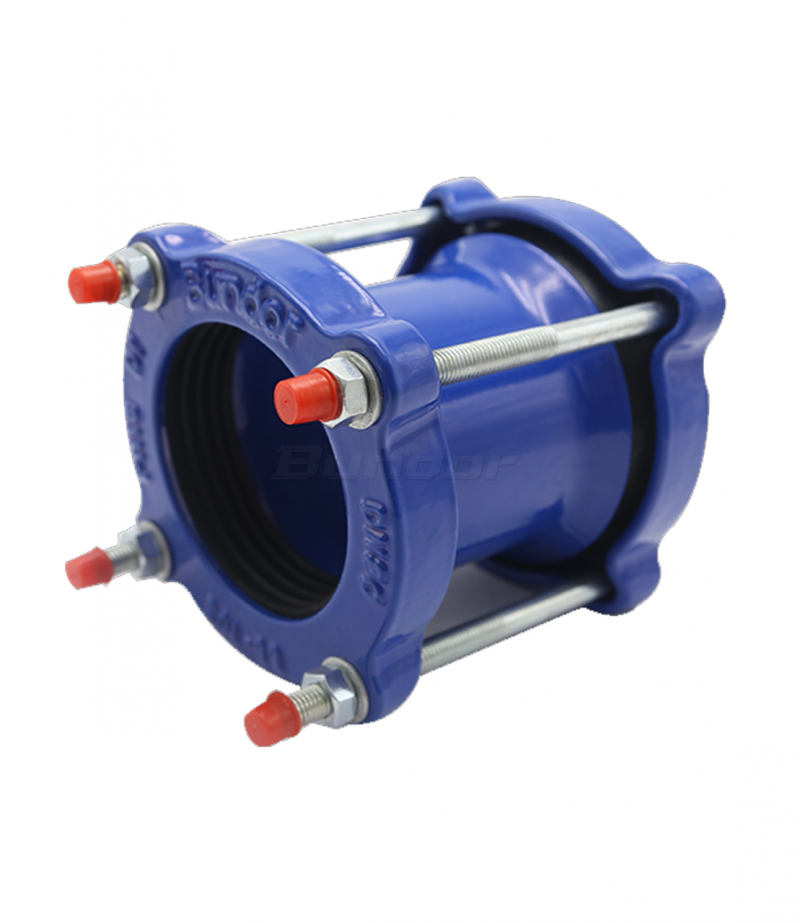

Union metalica Gibault para PVC 50mm

Union ideal para reparacion de tuberia PVC

Permite facilidad en reparación por su facilidad para montaje y desmontaje

Sirve para tuberia en milímetros

V1 – DIC 2020 / E
UNIONES
UNIÓN “GIBAULT”
ACCESORIOS OPCIONALES DESCRIPCIÓN DE PRODUCTO ASPECTOS GENERALES
Norma conforme a EN 14525
Unión “Gibault” para tubo PVC, Cuerpo en hierro dúctil GJS 500-7. Contrabrida en hierro dúctil GJS 500-7.
Tornillos, Tuercas y arandelas en Acero al carbono recubierto con Dacromet. O’ring en EPDM según
EN681-1. Recubrimiento interno y externo con pintura epóxica aplicada electrostáticamente según EN
30677.
Compatibilidad: Con tubería PVC.
Es ideal para reconectar tramos de tuberías en reparación o
reemplazo, o conexiones colocadas en las líneas de tuberías.
Consultar recomendaciones de transporte, almacenamiento,
instalación y mantenimiento, en el manual de operación de
producto.
Inspeccionada bajo: Prueba hidrostática según EN 14525: 1.5XPN.
Rotulado: Uso recomendado, material fabricación, diámetro
nominal, presión de trabajo, fecha de colada.
Controlando por ser nocivos a la salud; AI, Sb, As, Ba, Cd,
Cu, Cr, Hg, Ni, Ag, Pb y Se, cumple con la Resolución
0501 COL.
Dimensiones: ver hoja 2.
Presión Nominal: PN16.
Uso recomendado: Para agua y líquidos neutros con
temperatura máxima de 70°C. Deflexión angular de ±2
grados. Otras aplicaciones consultar a fábrica.
Condiciones extremas de operación no recomendadas,
presiones mayores a las definidas pueden causar
daños severos al producto. La exposición prolongada a
los rayos solares afectará el recubrimiento de la pieza.
Vida útil: 10 años bajo condiciones normales de
operación y transporte.
V1 – DIC 2020 / E
UNIÓN “GIBAULT”
UNIONES
Norma conforme a EN14525
1. Cuerpo Hierro dúctil GJS 500-7
2. Contrabrida Hierro dúctil GJS 500-7
3. Espárrago, tuerca y arandela Acero al carbono recubierto con Dacromet
4. Sello EPDM EN681-1
Código
D
(Diámetro
externo
tubería) mm
H
mm
A
mm
Cantidad
Tornillo x L
Peso
(kg)
V8370063 63 130 147 4-M12x170 1.73
V8370075 75 130 149 4- M12x170 2.16
V8370090 90 130 164 4-M12x170 2.53
V8370110 110 150 184 4-M12x170 3.37
V8370160 160 190 234 4-M12x170 6.70
V8370200 200 190 274 4-M12x190 8.17
V8370250 250 210 341 4-M12x190 14.17
V8370315 315 210 406 6-M12x210 17.46
V8370355 355 440 170 6-M12x250 20.00
-Dimensiones en mm.
