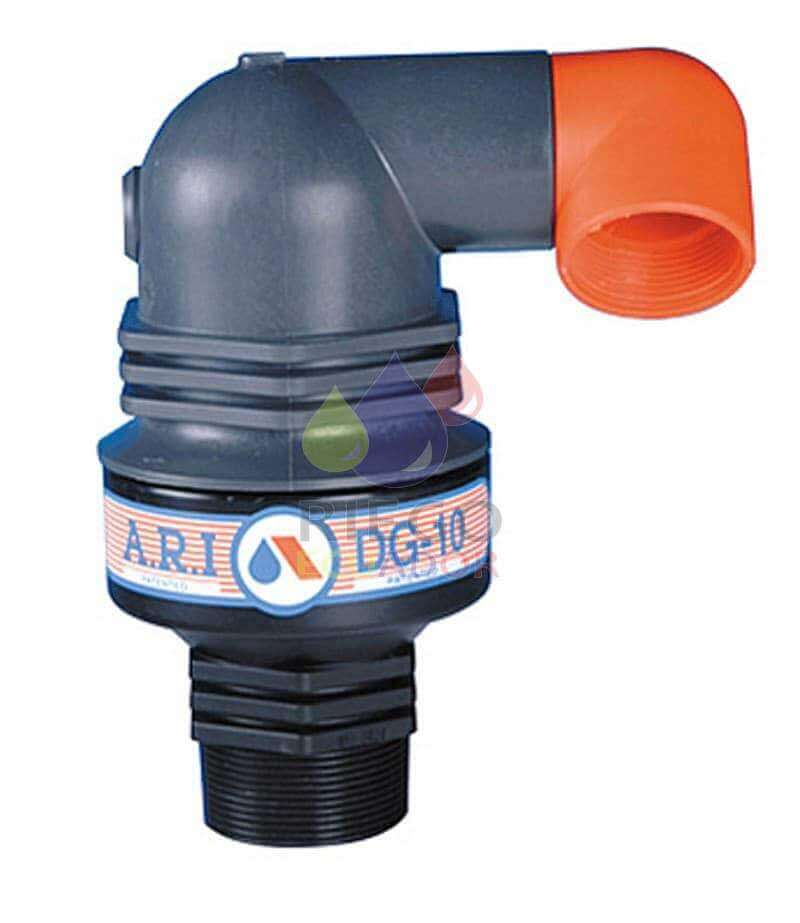

Valvula aire triple accion 3/4"

Valvula de aire triple acción

Marca ARI

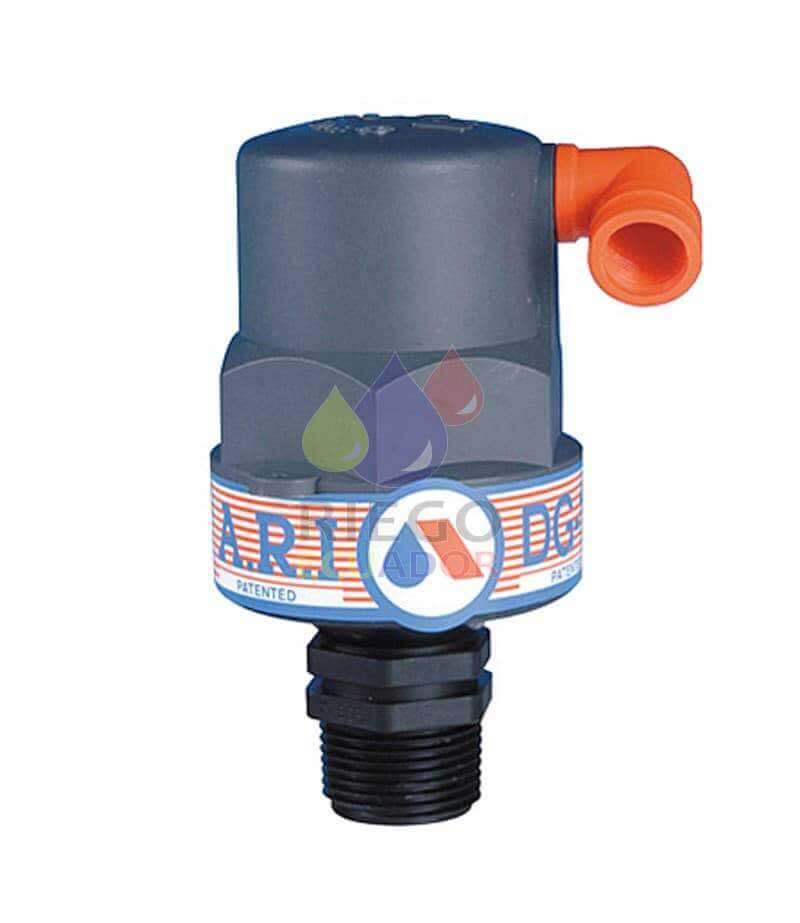

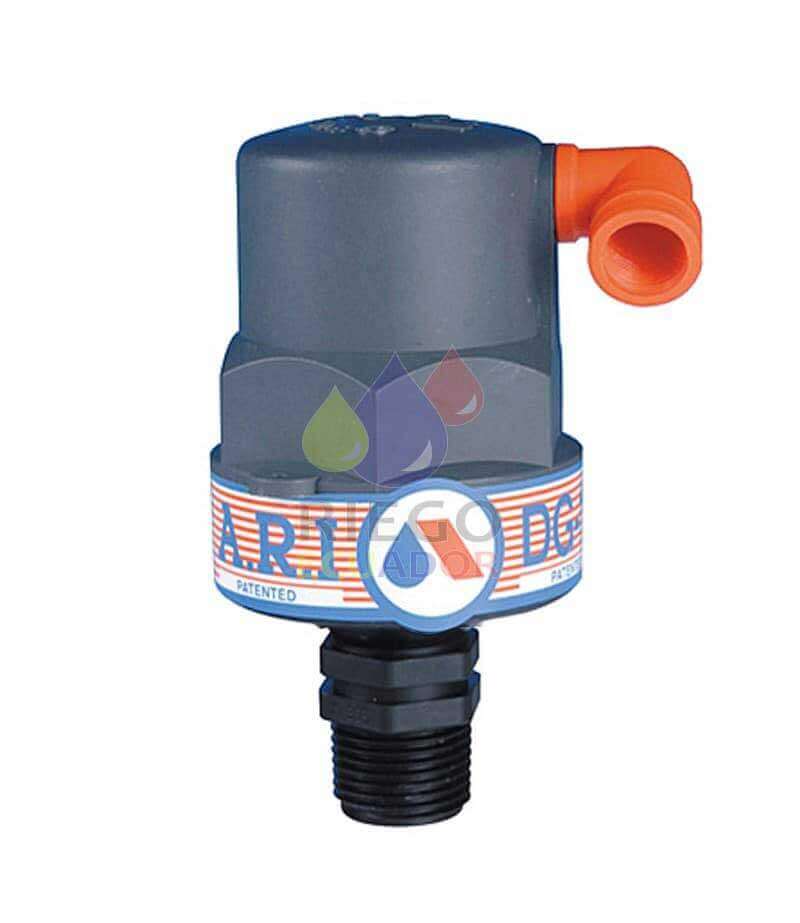

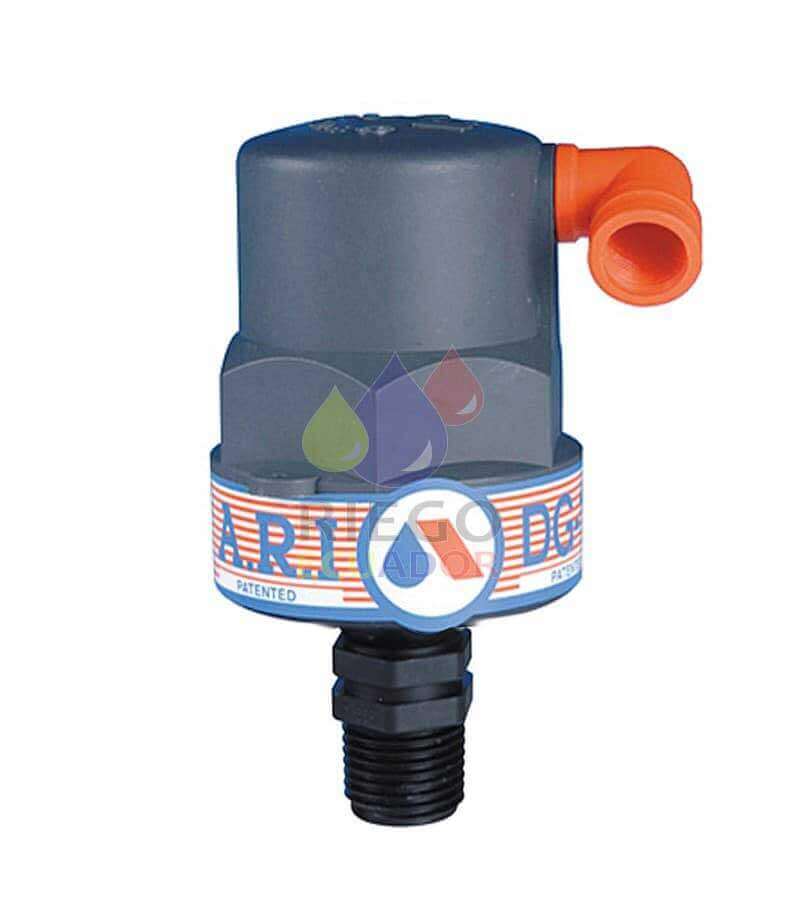

Disponible en modelos de 3/4", 1" y 2"

Excelente calidad

Agricultura

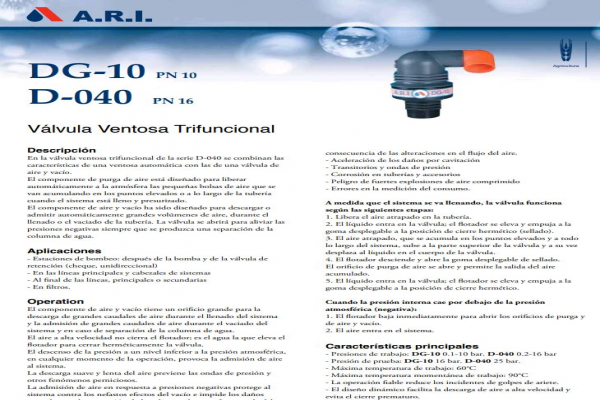

Válvula Ventosa Trifuncional
Descripción
En la válvula ventosa trifuncional de la serie D-040 se combinan las
características de una ventosa automática con las de una válvula de
aire y vacío.
El componente de purga de aire está diseñado para liberar
automáticamente a la atmósfera las pequeñas bolsas de aire que se
van acumulando en los puntos elevados o a lo largo de la tubería
cuando el sistema está lleno y presurizado.
El componente de aire y vacío ha sido diseñado para descargar o
admitir automáticamente grandes volúmenes de aire, durante el
llenado o el vaciado de la tubería. La válvula se abrirá para aliviar las
presiones negativas siempre que se produzca una separación de la
columna de agua.
Aplicaciones

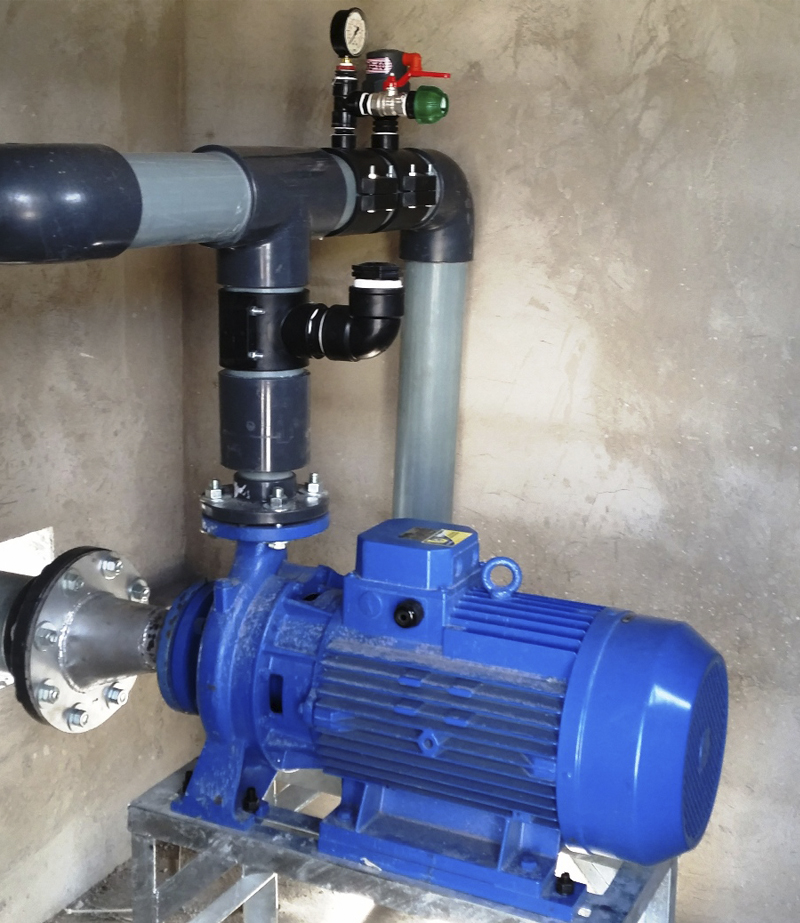

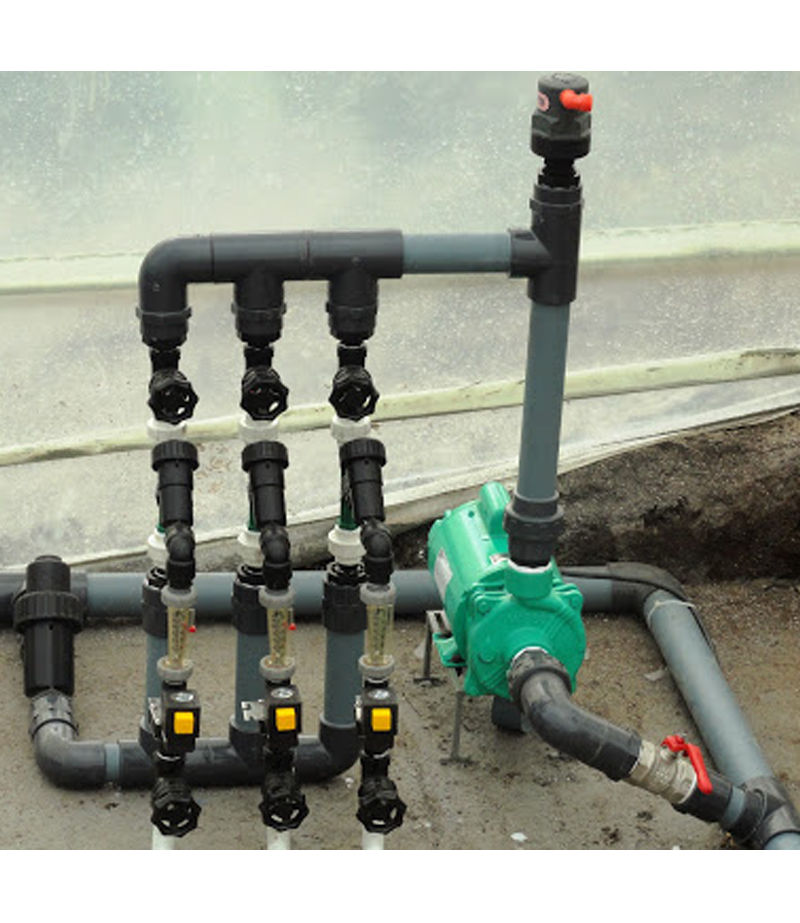

- Estaciones de bombeo: después de la bomba y de la válvula de
retención (cheque, unidireccional)
- En las líneas principales y cabezales de sistemas
- Al final de las líneas, principales o secundarias
- En filtros.
Operation

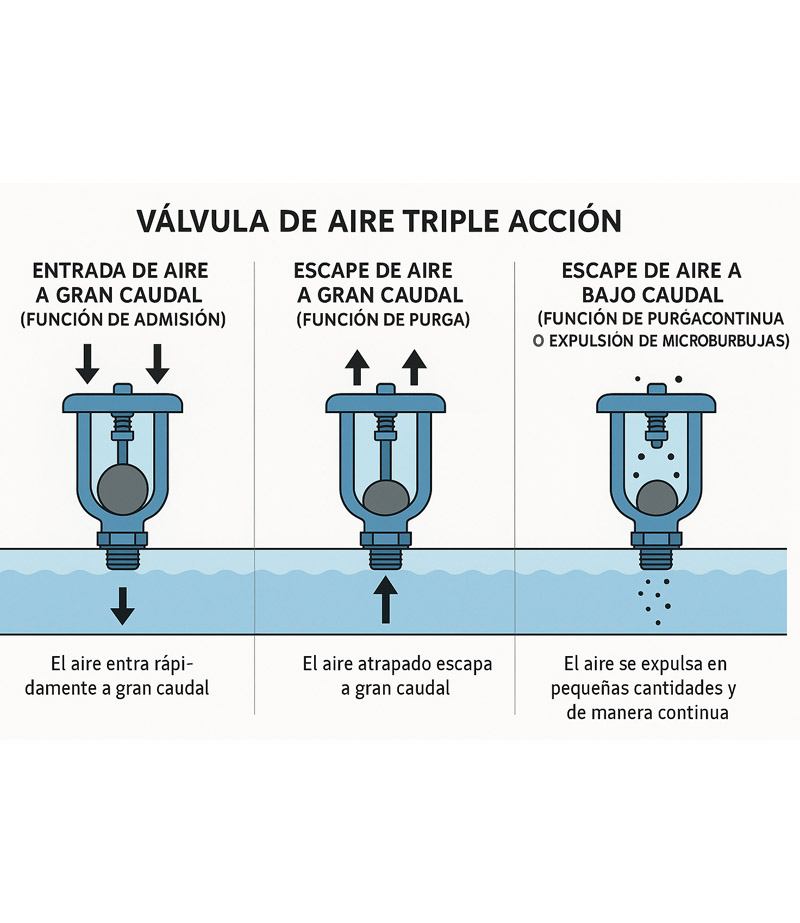

El componente de aire y vacío tiene un orificio grande para la
descarga de grandes caudales de aire durante el llenado del sistema
y la admisión de grandes caudales de aire durante el vaciado del
sistema y en caso de separación de la columna de agua.
El aire a alta velocidad no cierra el flotador; es el agua la que eleva el
flotador para cerrar herméticamente la válvula.
El descenso de la presión a un nivel inferior a la presión atmosférica,
en cualquier momento de la operación, provoca la admisión de aire
al sistema.
La descarga suave y lenta del aire previene las ondas de presión y
otros fenómenos perniciosos.
La admisión de aire en respuesta a presiones negativas protege al
sistema contra los nefastos efectos del vacío e impide los daños
causados por la separación de la columna de agua. La entrada del
aire es esencial para vaciar eficazmente el sistema.
El componente de purga de aire libera el aire atrapado en el sistema
presurizado.
Sin válvulas de aire, las bolsas de aire que se acumulan pueden
provocar los siguientes trastornos hidráulicos:
- Reducción del flujo efectivo por el efecto de estrangulación similar
al de una válvula parcialmente cerrada, y en casos extremos la
completa interrupción del flujo.
- Menor eficiencia en la conductividad hidráulica como
consecuencia de las alteraciones en el flujo del aire.
- Aceleración de los daños por cavitación
- Transitorios y ondas de presión
- Corrosión en tuberías y accesorios
- Peligro de fuertes explosiones de aire comprimido
- Errores en la medición del consumo.
A medida que el sistema se va llenando, la válvula funciona
según las siguientes etapas:
1. Libera el aire atrapado en la tubería.
2. El líquido entra en la válvula; el flotador se eleva y empuja a
