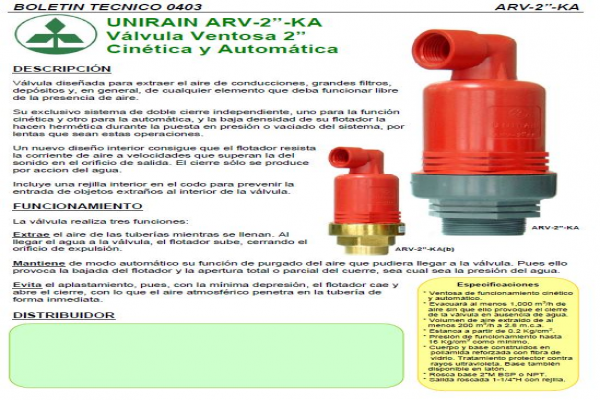

BOLETIN TECNICO 0403 ARV-2”-KA

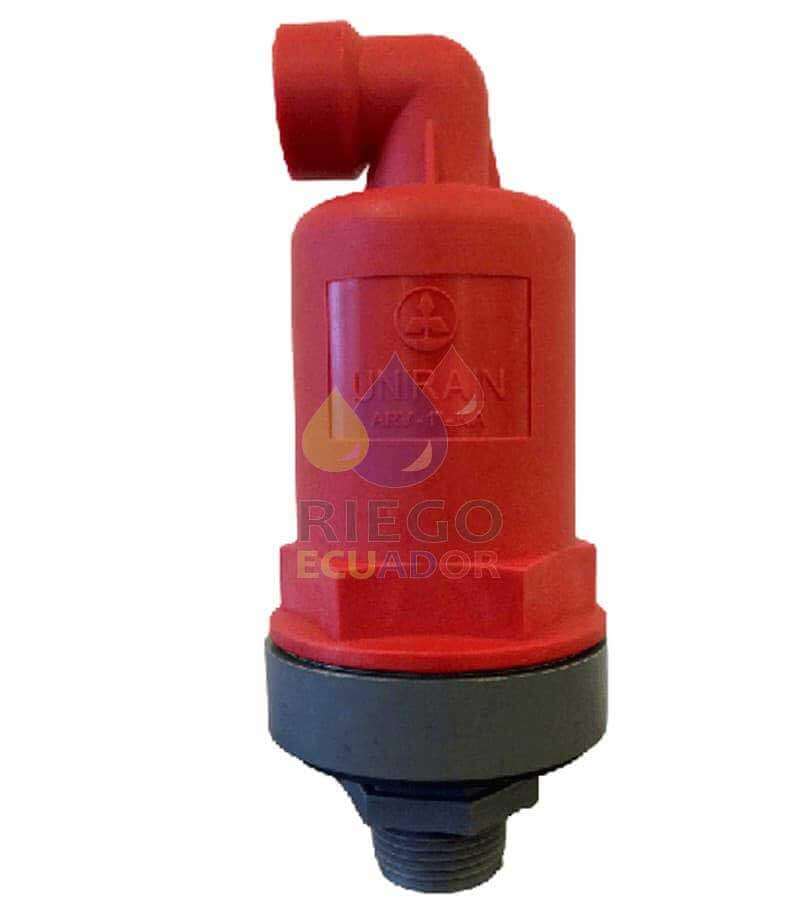

UNIRAIN ARV-2”-KA
Válvula Ventosa 2”
Cinética y Automática
DESCRIPCIÓN
Válvula diseñada para extraer el aire de conducciones, grandes filtros,
depósitos y, en general, de cualquier elemento que deba funcionar libre
de la presencia de aire.
Su exclusivo sistema de doble cierre independiente, uno para la función
cinética y otro para la automática, y la baja densidad de su flotador la
hacen hermética durante la puesta en presión o vaciado del sistema, por
lentas que sean estas operaciones.
Un nuevo diseño interior consigue que el flotador resista
la corriente de aire a velocidades que superan la del
sonido en el orificio de salida. El cierre sólo se produce
por accion del agua.
Incluye una rejilla interior en el codo para prevenir la
entrada de objetos extraños al interior de la válvula.
FUNCIONAMIENTO
La válvula realiza tres funciones:
ARV-2”-KA
Extrae el aire de las tuberías mientras se llenan. Al
llegar el agua a la válvula, el flotador sube, cerrando el
orificio de expulsión. ARV-2”-KA(b)
Mantiene de modo automático su función de purgado del aire que pudiera llegar a la válvula. Pues ello
provoca la bajada del flotador y la apertura total o parcial del cuerre, sea cual sea la presión del agua.
Evita el aplastamiento, pues, con la mínima depresión, el flotador cae y
abre el cierre, con lo que el aire atmosférico penetra en la tubería de
forma inmediata.
DISTRIBUIDOR
Especificaciones
* Ventosa de funcionamiento cinético
y automático.
* Evacuará al menos 1,000 m3/h de
aire sin que ello provoque el cierre
de la válvula en ausencia de agua.
* Volumen de aire extraído de al
menos 200 m3/h a 2.8 m.c.a.
* Estanca a partir de 0.2 Kg/cm2.
* Presión de funcionamiento hasta
16 Kg/cm2 como mínimo.
* Cuerpo y base construidos en
poliamida reforzada con fibra de
vidrio. Tratamiento protector contra
rayos ultravioleta. Base también
disponible en latón.
* Rosca base 2”M BSP o NPT.
* Salida roscada 1-1/4”H con rejilla.
CARACTERISTICAS TECNICAS ARV-2”-KA
Caudal expulsado (CFM) Caudal expulsado (CFM)
Presión diferencial (mca)
Presión diferencial (PSI)
Presión diferential (mca)
Presión diferencial (PSI)
Caudal expulsado (m3/h) Caudal expulsado (m3/h)
Caudal admitido (m3/h)
Presión diferencial (PSI)
Caudal admitido (CFM)
Unidades de medida
m3/h = metros cúbicos por hora
mca = metros de columna de agua
CFM = Cubic Feet per Minute
PSI = Pounds per Square Inch
1 CFM = 1.699 m3/h
1 PSI = 0.70307 mca
Cód. Descripción Material
1790 Base 2” NPT Poliamida+Fibra.de Vidrio
1782 Base 2” BSP Poliamida+Fibra
